冷凝器自動在線膠球清洗系統運行圖分析

冷凝器自動在線膠球清洗系統（如膠球清洗系統、刷式清洗系統等）的運行圖分析通常涉及對其工作原理、運行流程、關鍵參數及故障監測的解讀。以下是對此類系統運行圖的分析框架和關鍵點：

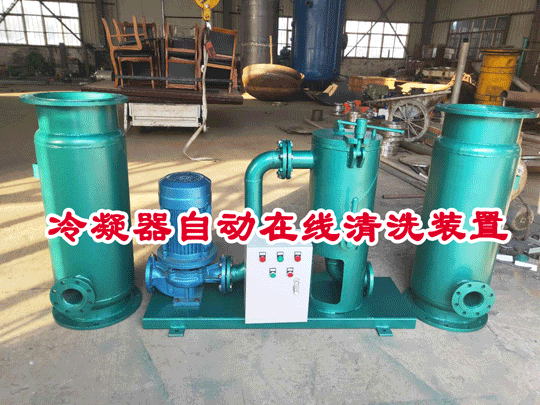

1、冷凝器自動在線膠球清洗系統組成與運行圖結構

運行圖通常包含以下核心模塊的交互關系：

清洗裝置：膠球發射器/回收器、旋轉刷頭、噴嘴等。

驅動單元：水泵、電機、閥門等動力部件。

控制系統：PLC/SCADA系統（控制清洗周期、壓力、流量等）。

過濾/分離裝置：膠球過濾器、雜質分離器。

監測傳感器：壓力傳感器、流量計、溫度傳感器、膠球計數器等。

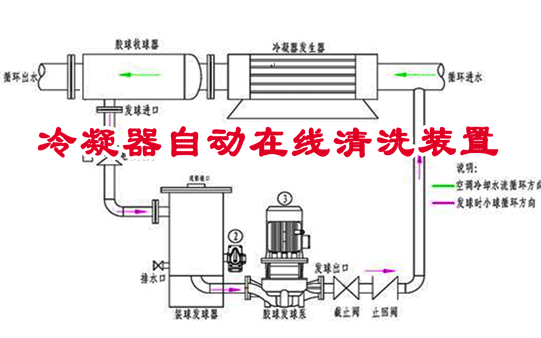

圖示分析重點：

清洗介質的流動路徑（如水流、膠球路徑）。

控制信號的傳遞邏輯（如啟動/停止清洗的觸發條件）。

各組件之間的協同關系（如閥門開閉與水泵聯鎖）。

2、冷凝器自動在線膠球清洗系統運行流程圖分析

典型的自動清洗流程可分為以下幾個階段：

啟動階段：

系統自檢（傳感器狀態、閥門位置、過濾器壓差）。

預清洗條件判斷（如冷凝器進出口溫差是否超標）。

清洗執行階段：

膠球發射/回收循環（或刷頭旋轉清洗）。

水流驅動清洗介質對冷凝管壁進行物理沖刷。

終止階段：

清洗完成后的膠球回收率監測。

系統復位，等待下一周期。

關鍵參數監測：

壓差變化：冷凝器進出口壓差反映污垢堵塞程度。

膠球回收率：回收率低于閾值可能表明膠球破損或管道泄漏。

溫度/流量曲線：清洗前后換熱效率的對比（溫差降低表明清洗有效）。

3、冷凝器自動在線膠球清洗系統故障診斷與運行異常分析

通過運行圖可識別以下典型問題：

清洗效果下降：

原因：膠球磨損、水流量不足、清洗頻率不合理。

圖示表現：冷凝器溫差未顯著降低，或壓差持續升高。

膠球回收異常：

原因：過濾器堵塞、閥門故障、回收泵功率不足。

圖示表現：膠球計數器數值異常，或系統報警提示“回收超時”。

控制邏輯錯誤：

原因：PLC程序故障、傳感器信號漂移。

圖示表現：清洗周期混亂，或水泵/閥門未按預設時序動作。

4、冷凝器自動在線膠球清洗系統優化建議（基于運行圖分析）

調整清洗頻率：

根據污垢積累速率（通過溫差/壓差曲線判斷），動態優化清洗周期。

升級過濾系統：

若運行圖顯示頻繁因過濾器堵塞觸發報警，需加強前置過濾或采用自清潔過濾器。

傳感器校準：

定期檢查壓力、流量傳感器的精度，避免數據失真導致誤判。

能耗分析：

對比清洗階段與非清洗階段的泵功耗，優化清洗時間以減少能耗。

5、冷凝器自動在線膠球清洗系統案例分析

假設某冷凝器在運行圖中顯示以下特征：

現象：清洗后溫差僅下降1℃，膠球回收率從95%降至80%。

分析：

膠球磨損或尺寸不匹配，導致清潔力度不足。

可能伴隨過濾器壓差升高，需檢查濾網堵塞情況。

解決：

更換膠球，調整發射壓力；

清洗或更換過濾器。

冷凝器自動在線膠球清洗系統通過運行圖分析，可將抽象的運維問題轉化為可視化的參數變化和邏輯關系，快速定位故障根源并優化系統性能。實際應用中需結合歷史數據對比和現場工況（如水質、環境溫度）進行綜合判斷。
